主要技術指標
檢測原理：光學+半導體
檢測氣體：煙霧
采樣方式：自然擴散；
報警方式：繼電器輸出、聲光報警（選配）；
響應時間：＜10s 恢復時間：＜10s；
環境溫度：－40℃～70℃；
相對濕度：＜95%；
防爆方式：隔爆型；
防爆等級：ExdⅡCT6；
電 源：DC24V±25%；
開關量：2 個
功 耗：≤3W；

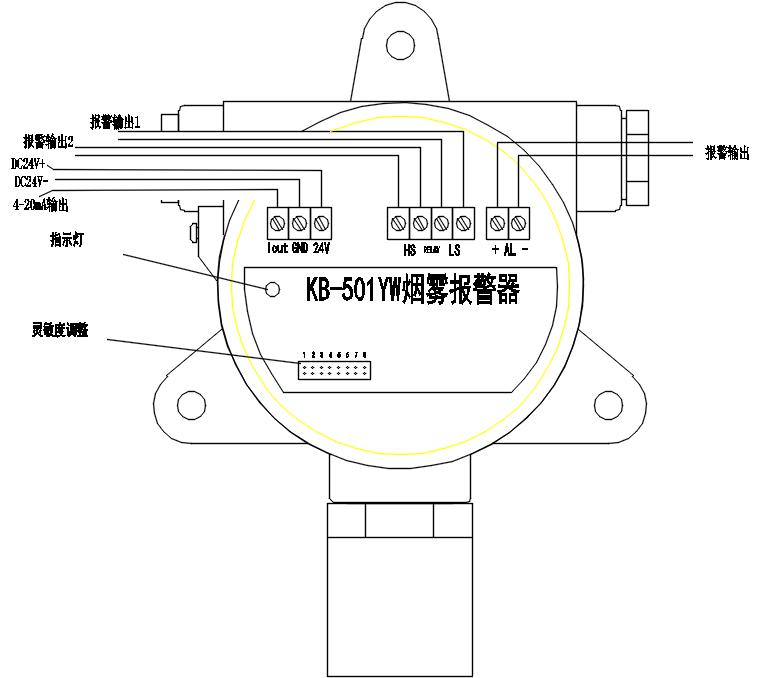

接線說明
輸出說明
設備對外沒有通信功能，輸出為邏輯開關信號。沒有顯示數據功 能，主板上有狀態顯示指示燈。但煙霧濃度達到設備判斷條件時，主 板指示燈亮起，繼電器閉合，報警節點接通，對外輸出 20ma 電流信 號，這時表示檢測到煙霧。 當?shù)陀跓熿F濃度判斷條件時，主板指示燈熄滅，繼電器和報警接 點斷開，對外輸出 4ma 電流信號，這時表示沒有煙霧。 需要注意設備狀態沒有保持，為實時測試狀態，有煙霧則主板指示燈亮起，繼電器閉合，報警節點接通，對外輸出 20ma 電流信號。 反之沒有煙霧則立刻主板指示燈熄滅，繼電器和報警接點斷開，對外 輸出 4ma 電流信號。
注意：當主板指示燈和繼電器有閃動，一般因為光檢測傳感器檢 測到的煙霧漂浮擾動造成的，特別當實際的煙霧濃度值在儀器內部判 斷條件附近是容易發生。
靈敏度調整
靈敏度調整：（靈敏度調整端子）跳線帽 2-4 位調整半導體傳感 器，5-7 位調整光學傳感器。短接跳線 1 位可以關閉半導體傳感器， 這時設備僅通過光學傳感器來檢測煙霧。短接跳線 8 位可以關閉光學 傳感器，這時僅半導體傳感器來檢測煙霧。短接這兩個中的任何一個 位都不會關閉相對應傳感器的實際功能，只是邏輯判斷上的關閉。2-4 位（對應半導體傳感器）和 5-7 位（對應光學傳感器）都采用二進制 編碼，相應的位短接為 0，不短接為 1.例如短接 2 位和 4 位，則對應 的二進制位 010，也就是十進制的 2.想調節到第 5 等級靈敏度則短接 3 位，這時對應的二進制位 101，也就是十進制的 5.
兩個傳感器都有 7 個等級可調整（通過短接相應的位來編碼等 級），1 級為最靈敏，編碼數越大，則靈敏度越低。
靈敏度出廠已經調整完成，用戶盡可能的不要自己調整。在實 際應用中用戶可以通過短接 1 位或 8 位來判斷傳感器的工作情況。
